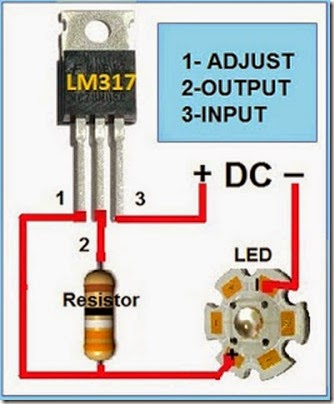

LED driver ini sangat mudah untuk membangun karena Anda hanya perlu 2 bagian elektronik, regulator LM317 IC dan resistor 1W. Driver dapat didukung oleh 9 sampai 20V DC. Sirkuit dapat mendorong setiap LED mulai dari 0.5W hingga 5W dengan hanya mengganti nilai resistor tergantung yang diperbolehkan saat ini ditetapkan untuk LED dengan menggunakan rumus sebagai berikut:
R = 1,25 / arus (I);
Sebagai contoh: Arus Led 700mA saat ini diperlukan untuk daya LED 3W, Maka nilai R yang diperoleh = 1,25 / 0.7A = 1,785 atau sekitar 1,8 ohm.
Bagian dDaftar komponen:
- 1-LM317 regulator
- 1-resistor
-3,9-ohm untuk 1W HPL
-1,8-ohm untuk 3W HPL
LED lain:
- LED driver menggunakan 7805 - salah satu yang termurah dan paling sederhana driver, mirip dengan driver ini
- Murah Daya LED Driver sirkuit - termurah, hanya menggunakan resistor, transistor dan dioda
- Tinggi saat ini driver LED menggunakan FET - stabil dan tinggi saat ini dipimpin sopir
Catatan: Arus maksimum regulator LM317 adalah sekitar 1.5A saja. Jangan lupa untuk menambahkan heatsink di regulator untuk menghindari kerusakan karena terlalu panas. Ketika pasokan DC tidak diatur, menambahkan 100uF (atau lebih tinggi) kapasitor accros terminal input positif dan negatif.
